Como medir um selo mecânico
Por Equipe Técnica Masterselo · Publicado em · Atualizado em

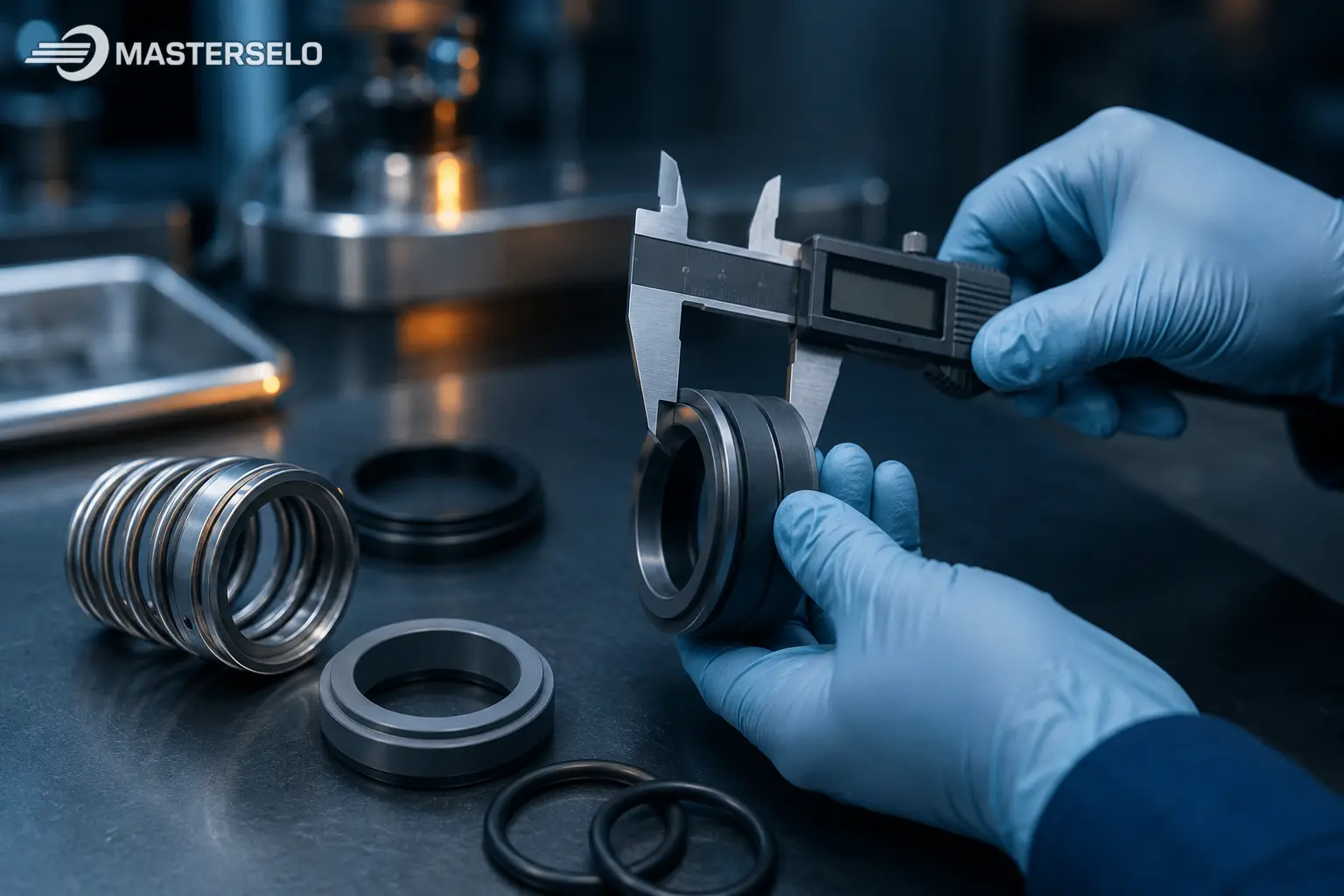

Medir corretamente é o caminho mais rápido para identificar um selo mecânico quando não existe código legível. Todas as medidas devem ser feitas em milímetros, com o conjunto limpo e, sempre que possível, desmontado.
Instrumentos recomendados
- Paquímetro com resolução de 0,05 mm ou digital de 0,01 mm.
- Micrômetro externo para conferir diâmetros críticos.
- Régua metálica para referência de escala nas fotos.
- Relógio comparador para verificar batimento do eixo.
Medidas essenciais
| Medida | Onde medir | Por que importa |
|---|---|---|
| Diâmetro do eixo | Na região onde o selo se apoia | Define a série dimensional do conjunto |
| Diâmetro externo da parte rotativa | Maior diâmetro do corpo rotativo | Verifica espaço no alojamento |
| Comprimento da parte rotativa | Do encosto da face até o fim do corpo | Define a altura de trabalho disponível |
| Diâmetro externo da sede | Borda externa do anel estacionário | Confirma o encaixe no alojamento |
| Altura da sede | Espessura total do anel | Evita interferência na tampa |
Boas práticas de medição
- Meça o mesmo diâmetro em dois ou três pontos e registre o maior valor coerente.
- Limpe depósitos e resíduos antes de medir; incrustação altera a leitura.
- Nunca meça sobre superfície danificada ou amassada.
- Registre também gravações, códigos e marcas do fabricante.
- Se a peça for polegada, informe o valor original e a conversão — não arredonde silenciosamente.
Se tiver dúvida em alguma medida, marque a opção “não sei medir” no formulário de identificação e envie fotos com escala visível.
