Batimento do eixo e o selo mecânico
Por Equipe Técnica Masterselo · Publicado em · Atualizado em
O selo acompanha o movimento do eixo. Batimento, folga e deflexão excessivos fazem as faces oscilar, alteram a espessura do filme e movimentam continuamente as vedações secundárias.
Conceitos que não devem ser confundidos
| Medição | O que representa |
|---|---|
| Batimento radial | Variação indicada ao girar lentamente o eixo |
| Folga axial | Movimento do eixo no sentido longitudinal |
| Deflexão dinâmica | Deslocamento sob carga durante a operação |
| Desalinhamento | Eixos de bomba e motor fora da condição especificada |
| Concentricidade | Relação geométrica entre eixo e alojamento |

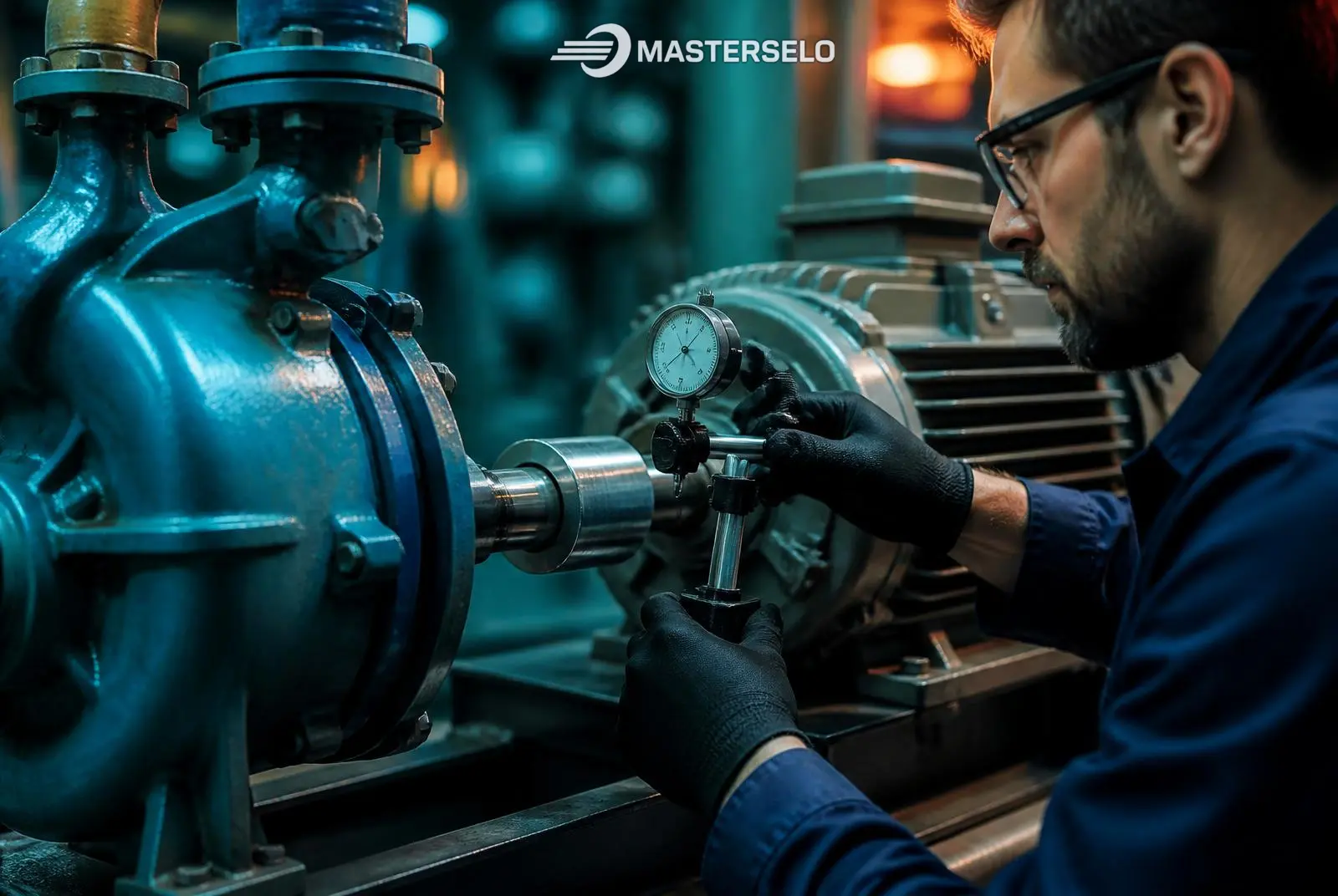

Como medir o batimento
- Bloqueie e desenergize o equipamento conforme procedimento da planta.
- Instale o relógio comparador em base rígida, próximo à região do selo.
- Zere o instrumento e gire o eixo lentamente uma volta completa.
- Registre a diferença entre a maior e a menor leitura como TIR.
- Repita em superfície limpa e compare com o manual do equipamento e do selo.
Valores de referência e limites
Instruções de instalação da Flowserve citam, para determinados conjuntos e equipamentos com rolamentos, referência geral de até 0,05 mm TIR de batimento e até 0,25 mm de movimento axial. Esses números não são universais: o manual específico sempre prevalece.
Não aprove um equipamento usando apenas valores genéricos. Projeto, tipo de mancal, rotação e construção do selo alteram os limites.
Sinais de problema mecânico
- Pista de desgaste mais larga ou irregular em uma região da face.
- Vazamento que varia com rotação ou vibração.
- O-ring ou fole com marca de movimento repetitivo no eixo.
- Falha nova após troca de rolamento, acoplamento ou remontagem da bomba.
- Contato entre partes rotativas e estacionárias.
Continue aprendendo
Perguntas frequentes
Batimento e desalinhamento são a mesma coisa?
Não. Batimento é a variação indicada durante a rotação; desalinhamento descreve a posição relativa entre eixos ou componentes.
Posso medir com paquímetro?
Não com precisão adequada. Use relógio comparador e base rígida, seguindo o procedimento do equipamento.
