Selo mecânico: identificação, funcionamento e suporte técnico
Aprenda como o selo mecânico funciona, descubra as causas de vazamentos e envie fotos ou medidas para identificar o modelo correto.
- Identificação por foto e medidas
- Conteúdo revisado por especialistas
- Suporte para todo o Brasil
Resposta rápida
O que é um selo mecânico?
É um conjunto de vedação usado entre um eixo rotativo e uma parte estacionária do equipamento para controlar o vazamento de fluidos em bombas e outros equipamentos rotativos.

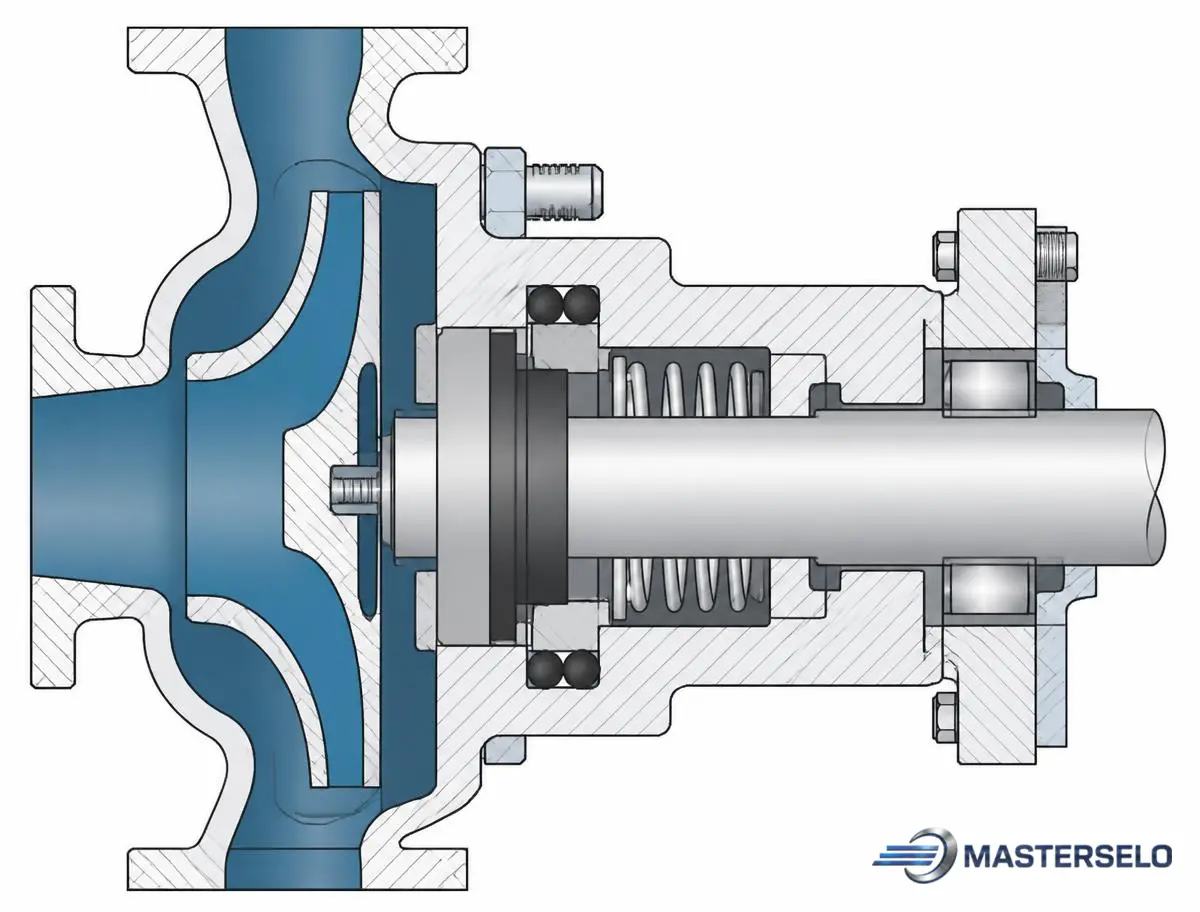

O elemento principal são as faces de vedação: uma gira com o eixo, a outra fica fixa na carcaça, e entre elas existe um filme de fluido muito fino que lubrifica e resfria o contato. Nenhum selo elimina 100% do vazamento em toda condição de operação — o projeto trabalha com um vazamento mínimo controlado.
- Face rotativa
- Face estacionária
- Mola ou elemento de carga
- Vedação secundária
- Eixo
- Carcaça
Identificação
Não sabe qual é o seu selo mecânico?
Existem quatro caminhos possíveis. Você pode combinar mais de um para aumentar a precisão da análise.
Identificar por foto
Envie imagens do conjunto montado e desmontado.
Identificar por medidas
Diâmetro do eixo, sede e comprimento em milímetros.
Identificar por código ou PN
Use gravações e referências do fabricante.
Identificar pela bomba
Fabricante, modelo e número de série do equipamento.
Como funciona
Faces, filme de fluido e carga
A vedação acontece pelo equilíbrio entre a carga que fecha as faces e a pressão do filme de fluido que tenta abri-las.
Face rotativa
Gira solidária ao eixo e transmite o movimento ao contato.
Face estacionária
Fixa no alojamento, recebe o deslizamento da face rotativa.
Filme de fluido
Camada submicrométrica que lubrifica e retira calor.
Elemento de carga
Mola ou fole mantém contato mesmo com o equipamento parado.
Tipos principais
Tipos de selo mecânico
Conteúdo educativo. Este portal não trata de preços nem de catálogo comercial.
Selo simples
Um único par de faces de vedação. É a configuração mais comum em bombas de água, líquidos limpos e serviços leves.
Selo duplo
Dois pares de faces, geralmente com fluido de barreira. Usado em produtos tóxicos, abrasivos, voláteis ou de alto valor.
Selo cartucho
Conjunto pré-montado e pré-ajustado em uma luva com flange. Reduz erro de instalação porque a altura de trabalho já vem definida.
Selo de componente
Peças fornecidas separadamente: parte rotativa, sede estacionária e elastômeros. Exige ajuste de altura de mola na montagem.
Selo balanceado
A geometria reduz a carga hidráulica sobre as faces, o que ajuda em pressões mais altas e em fluidos de baixa lubricidade.
Selo não balanceado
Construção mais simples e econômica, indicada para pressões moderadas e fluidos com boa lubricidade.
Selo com mola
Mola única cônica ou conjunto de multimolas mantém a carga sobre as faces. Multimolas distribuem a carga de forma mais uniforme.
Selo com fole
Fole elastomérico ou metálico substitui a vedação secundária deslizante. O fole metálico é usado em temperaturas elevadas.
Diagnóstico rápido
Selo mecânico com problema? Comece pelo sintoma
Selecione o que está acontecendo para ver as causas mais prováveis e enviar o caso para análise.
O que está acontecendo?
Instalação e manutenção
Boas práticas essenciais
A maioria das falhas prematuras nasce na montagem e nas condições de operação, não no componente.
- Confirmar medidas e materiais antes da montagem
- Limpar eixo e alojamento
- Não tocar nas faces com mãos contaminadas
- Lubrificar elastômeros apenas com produto compatível
- Conferir desalinhamento e batimento do eixo
- Nunca operar a seco quando o projeto não permitir
- Seguir as instruções do fabricante do equipamento
Recuperação e lapidação
Quando recuperar e quando substituir
Conjuntos com componentes metálicos em bom estado e faces com espessura remanescente suficiente podem ser inspecionados, lapidados e remontados com novos elastômeros. Já faces trincadas, molas fadigadas ou serviços críticos normalmente pedem substituição.
Nenhuma recuperação é prometida antes da avaliação técnica das peças e do levantamento das condições de operação.
Ferramentas gratuitas
Calculadoras para selo mecânico
Converta medidas e unidades e organize os dados da aplicação antes de solicitar a identificação.
Conversão de medidas (mm, polegada e fração)
Velocidade periférica do eixo
Conversor de pressão
Conversor de temperatura
Conteúdo técnico
Biblioteca técnica
Guias, tabelas e materiais de apoio. Itens marcados como em preparação ainda não têm arquivo publicado.
Roteiro completo de seleção
Fluido, pressão, temperatura, rotação, sólidos, dimensões e segurança.
Guia de medição de selo mecânico
Passo a passo das medidas essenciais, instrumentos e erros mais comuns.
Tabela comparativa de materiais de face
Cerâmica, carbono, carbeto de silício e carbeto de tungstênio comparados.
Seleção de selo para água
Água limpa, quente, tratada ou com sólidos exigem critérios diferentes.
Selo para produtos químicos
Compatibilidade, concentração, temperatura, risco e arranjo de contenção.
Selo para alta temperatura
Vaporização, elastômeros, choque térmico, faces e sistemas auxiliares.
Autoria e confiança
Quem mantém este portal
O conteúdo é produzido e revisado com apoio da Masterselo Vedações Industriais, empresa de vedações industriais responsável técnica e institucionalmente por este portal.
Responsável técnica
Masterselo Vedações Industriais responde pela produção e revisão do conteúdo e pela análise das solicitações de identificação.
Base do conteúdo
Os artigos partem da prática de oficina em montagem, lapidação e recuperação de selos mecânicos e de literatura técnica de vedação.
Atualização e correções
Faixas e recomendações são apresentadas como referência; correções enviadas pela página de contato entram nas revisões seguintes.
